末端產品組合式空氣處理機組應用介紹 （中央空調溫控器）

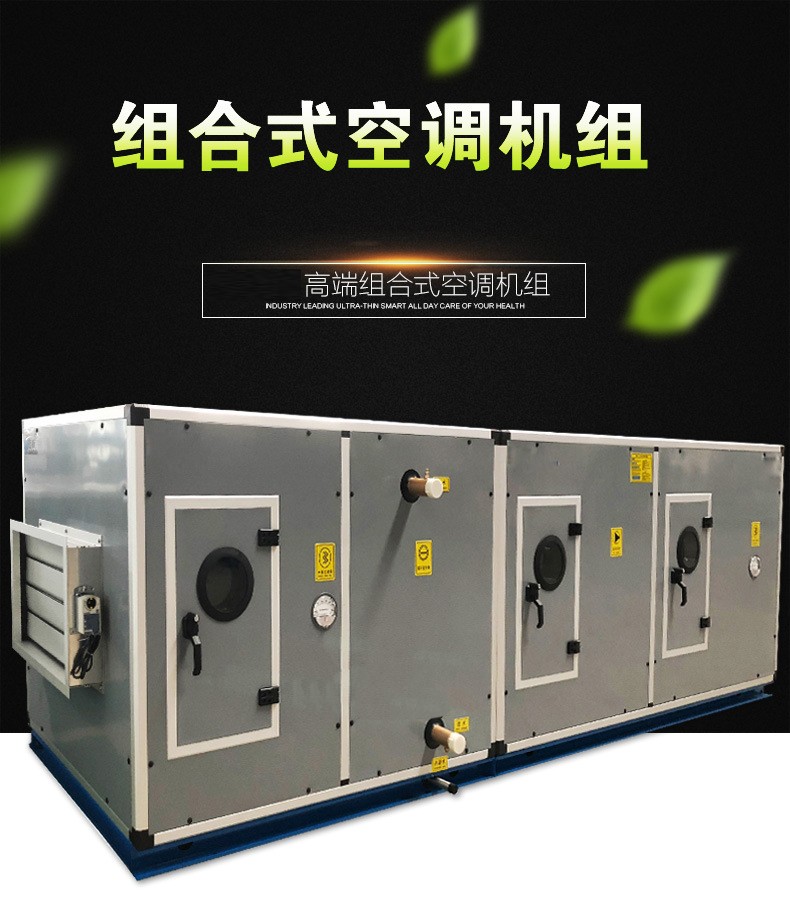

組合式空氣處理機組：是一種以水為冷媒，以水或蒸汽為熱媒，以功能段為組合單元的中央空調設備，能完成空氣的混合、過濾、凈化、殺菌、輸送、冷卻、加熱、去濕、加濕、消聲等功能。
組合式空調機組廣泛應用于電子儀表、精密機械制造、紡織、化纖、卷煙、制藥、醫療、食品、化妝品、火電站、核電站、輕化工、賓館、展覽館、辦公樓、倉庫、商場、娛樂場所、潔凈室、醫院、實驗室、學校、圖書館、會議室、食堂、餐廳、計算機房等行業和場所。
組合式空氣處理機組的功能段：
混合段：
采用齒輪對開式調節閥，風閥調節靈活。其流線型鋁合金葉片可有效抑制渦流噪聲，減少空氣阻力損失。風閥可選擇手動或電動風閥。機組預留足夠的混合空間，使新風與回風混合充分、均勻。
過濾段：
本功能段既可提供常用舒適空調潔凈度要求的過濾段，也可提供高潔凈度級別要求的過濾段。包括了初效、中效、亞高效、高效過濾。
在標準配置之外亦可提供過濾器壓差計和壓差開關，壓差開關可以控制壓差報警器，實現過濾器壓差報警。
初效過濾器：
濾塵粒徑≥5.0μm,有折疊板式和袋式兩種初效過濾器。板式過濾器的濾料為針刺微孔纖維。袋式過濾器的濾料為熔噴無紡布，可反復清洗使用。過濾效率G3(80%至90%計重法) 。
中效過濾器：
濾塵粒徑≥1.0μm，板式過濾器的濾料為玻璃纖維，袋式過濾器為熔噴無紡布，阻力小。這種過濾器適用于舒適空調系統循環，也可作為預過濾器，能有效地延長高效過濾器的使用壽命。
亞高效過濾器：
濾塵粒徑≥0.5μm，濾料為玻璃纖維，隔離物為鋁合金等，框架為鋁合金或不銹鋼，密封材料為自熄性材料，已廣泛用于醫院和過濾細菌的潔凈房。
加濕段：
根據用戶的不同使用要求配置不同型式的加濕器，主要的加濕型式包括：
電極式加濕器、干蒸汽加濕器 、高壓噴霧加濕器 、濕膜加濕器等，以上加濕型式均可實現潔凈加濕，前兩種為等溫加濕，后兩種為等焓加濕。
電加熱段：
電加熱裝置采用低溫帶網眼的不銹鋼管螺旋翅片加熱元件，感溫頭及電控柜等元件組成。電加熱元件固定在結實框架上。如選用電加熱、電控柜由客戶自行安裝。
風機段：
風機的傳動形式主要采用外轉子直接傳動和皮帶傳動兩種形式，風機和電機底座及風機出風口采用橡膠及防剪切彈簧減振器和帆布軟接等措施降低振動和噪音。
加熱段：
用于空氣的加熱，熱源可以是不同溫度或壓力的熱水、蒸汽，或采用電加熱管加熱，可根據用戶要求設計；當采用風冷熱泵機組供熱水時，一般是直接利用表冷段的盤管供熱，稱為表冷加熱段；
擋水段：
用于阻擋和分離氣流中的水滴；表冷段、高壓噴霧加濕器、噴淋段等均必須配置擋水段。
消聲段：
一般采用阻性形消聲器，段體內根據不同使用要求裝設不同規格數量的片式消聲器，以達到要求消聲降噪要求。消聲器對風道內的中高頻噪音具有良好的消聲效果。
中效出風段：
一般配置在凈化空調機組上，如藥廠、食品廠、醫院使用的有較高潔凈級別要求的組合式空調機組上，本功能段具有中效過濾和靜壓箱的作用。
殺菌段：
一般配置在凈化空調機組上，如生物實驗室、醫院手術室等對空氣含菌量有特殊要求的場所，本段采用高透紫率的紫外線殺菌燈,或光觸媒納米殺菌器。
組合式空調機組首先需要了解信息：
空氣處理機組
空氣處理機組：又稱柜式風機盤管機組、柜式空調機組、變風量空調機組(加裝控制箱)、新風機組(新風工況)、風柜、空氣調節箱等，是由低噪音風機、表冷器、框架、面板及空氣過濾器等部件組成。
空氣處理機組的功能是對空氣進行降溫除濕，冷卻干燥，加熱加濕，凈化過濾等處理，并把處理后的新鮮空氣通過風管等送到空調區域。
空氣處理機組主要結構型式
空氣處理機組的基本組成部分
軸流風機:
相同的葉輪直徑,相同的轉速，軸流風機比離心風機的風量大，風壓小，風機效率低。一般應用于無送風距離要求的場合。
離心風機:
相同的葉輪直徑,離心風機的壓力高，風機效率高。所以，空調箱用的基本上全是離心風機！
如何正確選擇空氣處理機組：
1、確定最大的迎風面速度：--制造商:2.5m/s； --設計者:2.0~2.5m/s； 控制風速是為了防止將冷凝水帶入風管。
2 、根據負荷確定需要的風量CFM。
3 、計算所需的迎風面面積(風量CFM/最大速度)。
4 、選擇機組的迎風面積大于所需值。
5 、確定冷凍水進口溫度。
6 、根據負荷計算確定盤管進風與出風的狀態（干,濕球溫度）。
7、確定水側壓降的限度等。
8 、根據總的盤管顯熱負荷選擇盤管。
9、檢測盤管的容量=>總的盤管負荷。
10、從可選范圍內選擇設備。
===========================
